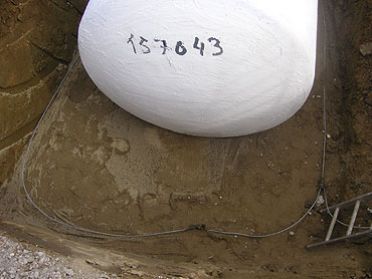

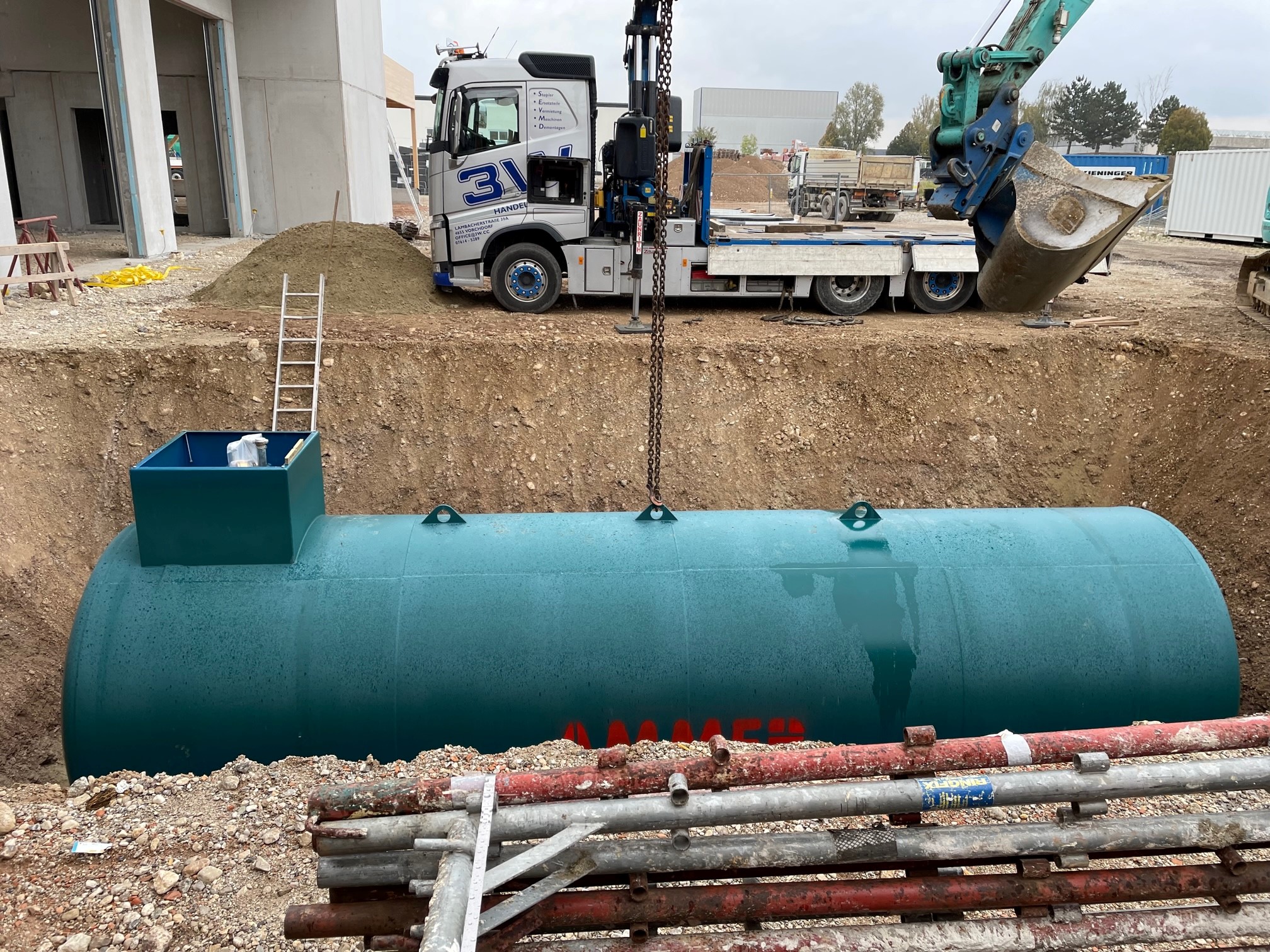

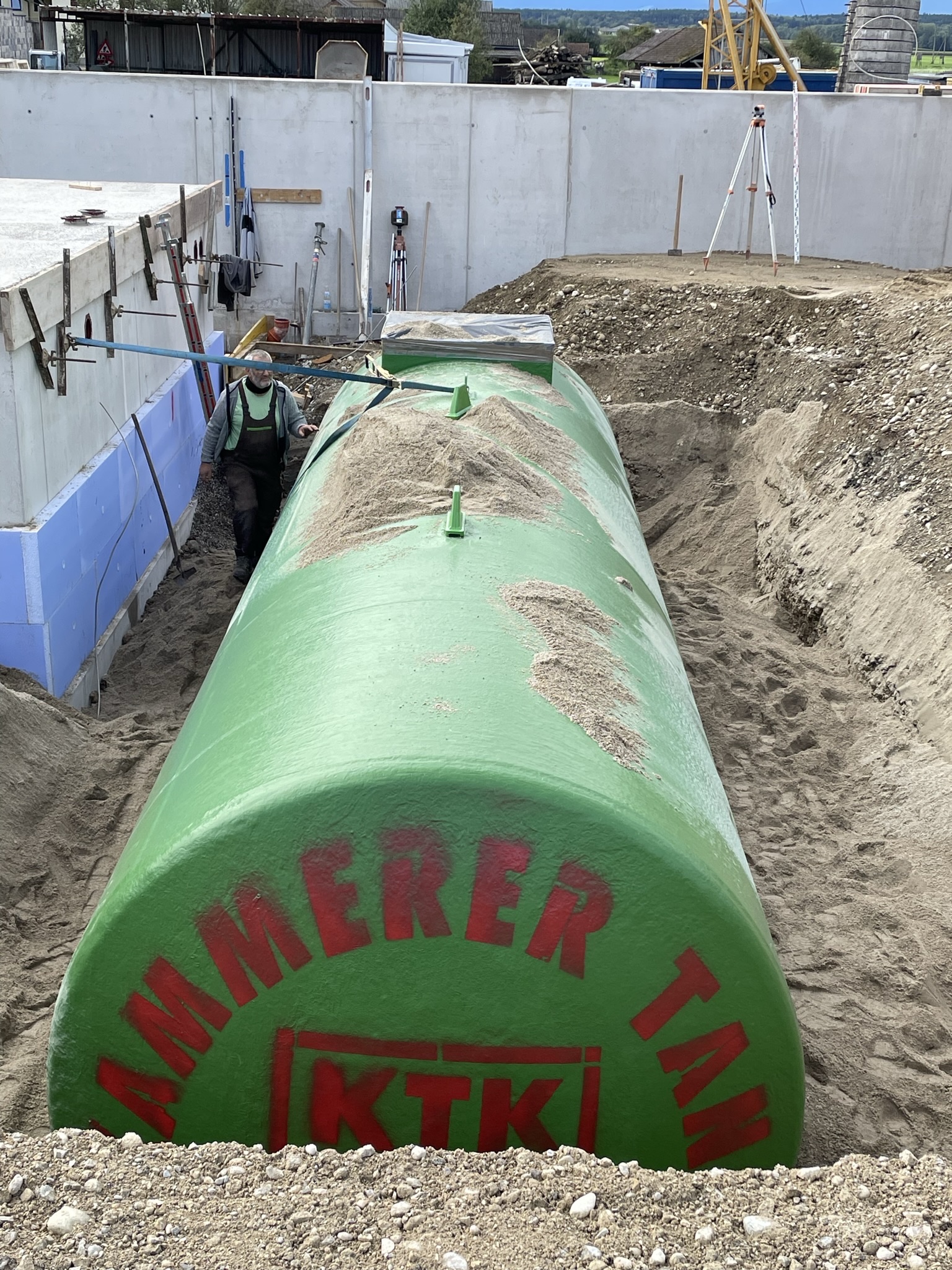

Verwendung

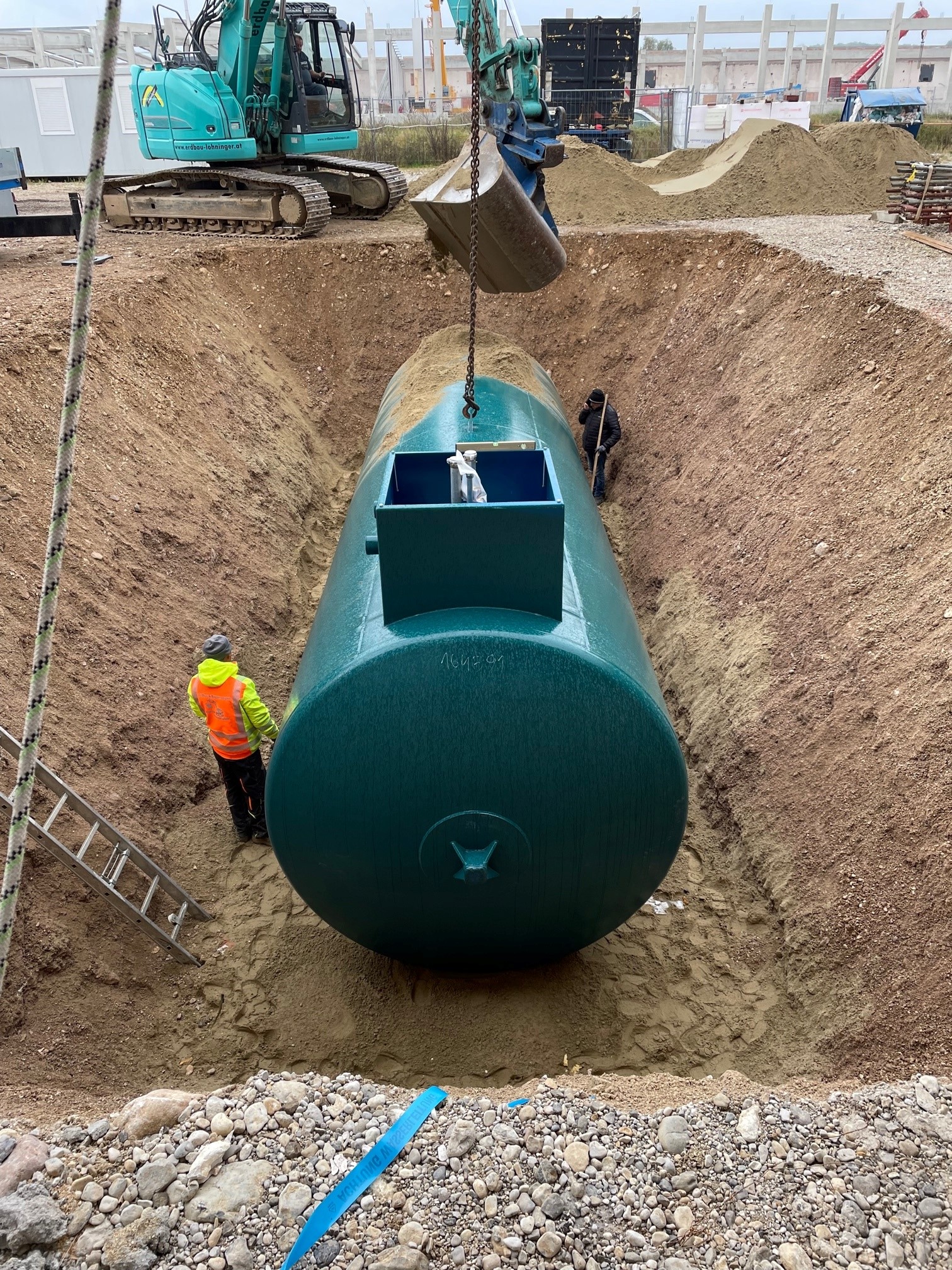

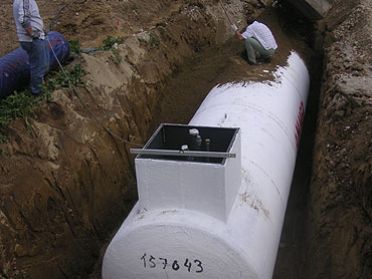

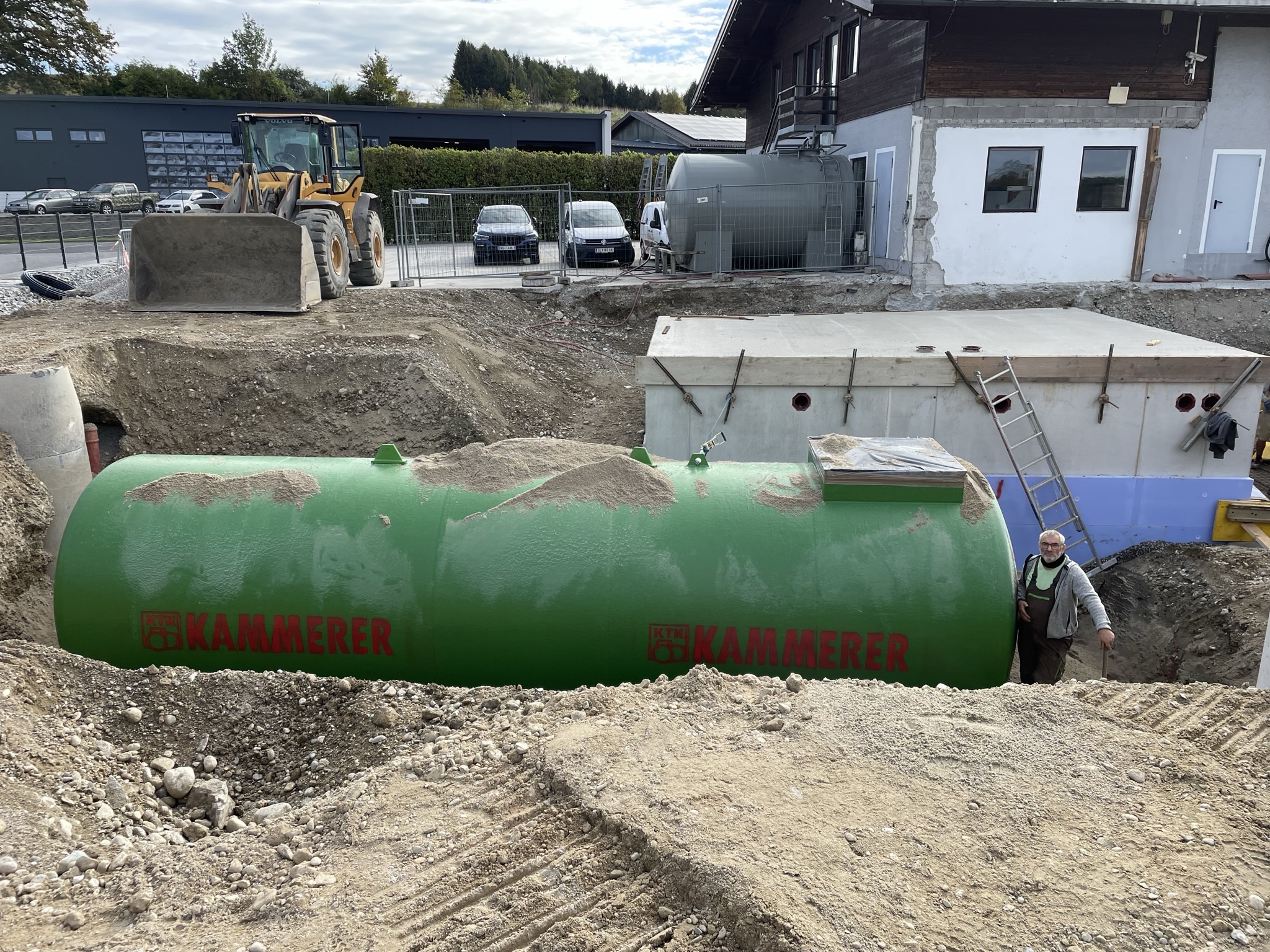

- Unterirdische Tankanlagen für Diesel/ Heizöl.
- Für Klein- und Mittelbetriebe zur Kraftstoffversorgung der betriebseigenen Fahrzeuge.
- Für Fernwärme-Heizanlagen zur Heizöllagerung
- Für Asphaltmischanlagen zur Heizöllagerung
- unterirdische Lagerung von brennbaren Flüssigkeiten der Gefahrklasse AIII
Ausführung
- doppelwandig mit Über- oder Unterdruck-Lecküberwachung
- innen roh und außen mit 4 mm Kunststoffvlies-Elastomerbitumenbeschichtung
- Material Stahl S 235 JR
- Ausführung nach ÖNORM EN 12285-1
Zubehör

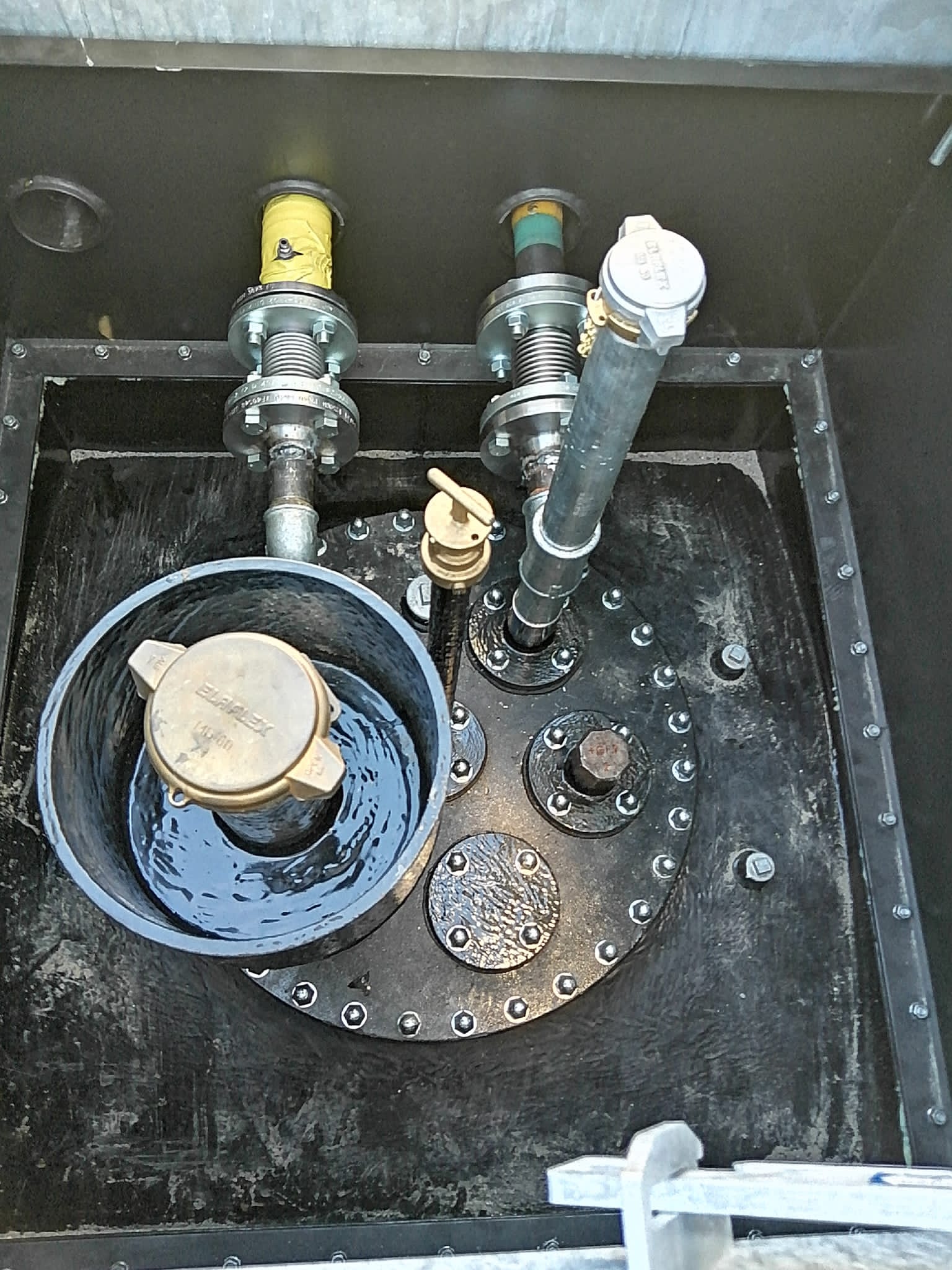

- Dieselarmaturen
- Heizölarmaturen

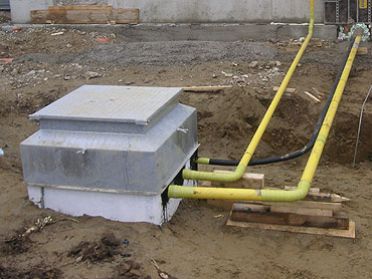

- Unterirdische, doppelwandige Verrohrung zwischen Erdtank und Zapfsäule bzw. zwischen Erdtank und Heizraum.
- Trennwände mit zusätzlichem Dom

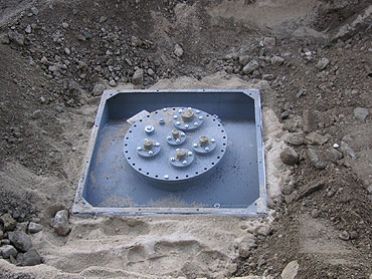

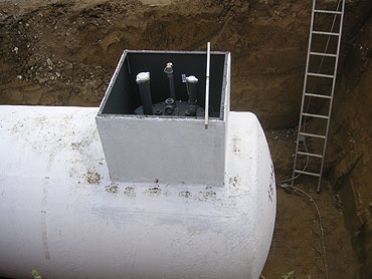

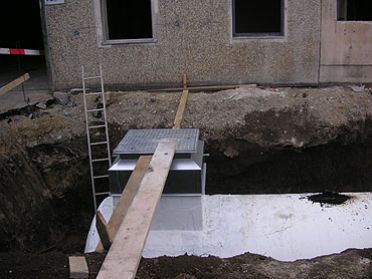

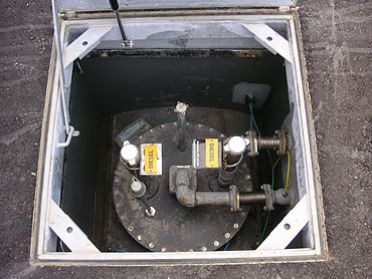

- Domschächte begehbar oder 400 KN befahrbar

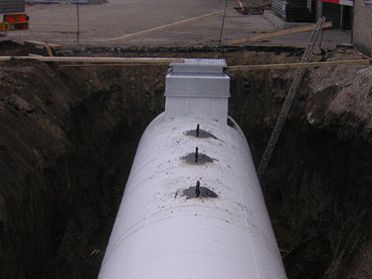

- Spannbänder mit Spannschlösser als Auftriebssicherung
- Elektronische Füllstandsanzeigen
Technische Daten für unterirdische Tankanlagen
Nenninhalt
in Liter |
Durchmesser
mm |
Länge L
mm |
Gewicht kg
Klasse A |
Gewicht kg
Klasse B |
| 5000 |
1600 |
2850 |
1300 |
1300 |
| 7000 |
1600 |
3850 |
1650 |
1650 |
| 10000 |
1600 |
5350 |
2190 |
2190 |
| 13000 |
1600 |
6850 |
2730 |
2730 |
| 16000 |
1600 |
8600 |
3350 |
3350 |
| |
|
|
|
|
| 10000 |
2000 |
3700 |
2230 |
2230 |
| 13000 |
2000 |
4700 |
1730 |
2730 |
| 16000 |
2000 |
5700 |
3230 |
3230 |
| 20000 |
2000 |
6960 |
3850 |
3850 |
| 25000 |
2000 |
8700 |
4790 |
4790 |
| 30000 |
2000 |
10200 |
5540 |
5540 |
| |
|
|
|
|
| 20000 |
2500 |
4800 |
3940 |
4300 |
| 25000 |
2500 |
5550 |
4450 |
4860 |
| 30000 |
2500 |
6800 |
5310 |
5800 |
| 40000 |
2500 |
8800 |
6780 |
7390 |
| 50000 |
2500 |
10800 |
8150 |
8890 |
| 60000 |
2500 |
12800 |
9600 |
10470 |
| |
|
|
|
|
| 50000 |
2900 |
8400 |
8320 |
9640 |
| 60000 |
2900 |
9900 |
9610 |
11150 |
| 80000 |
2900 |
12900 |
12310 |
14290 |
| 100000 |
2900 |
15960 |
14900 |
17320 |
Downloads
Maßblatt unterirdische Tankanlagen
Domschachtausführung
