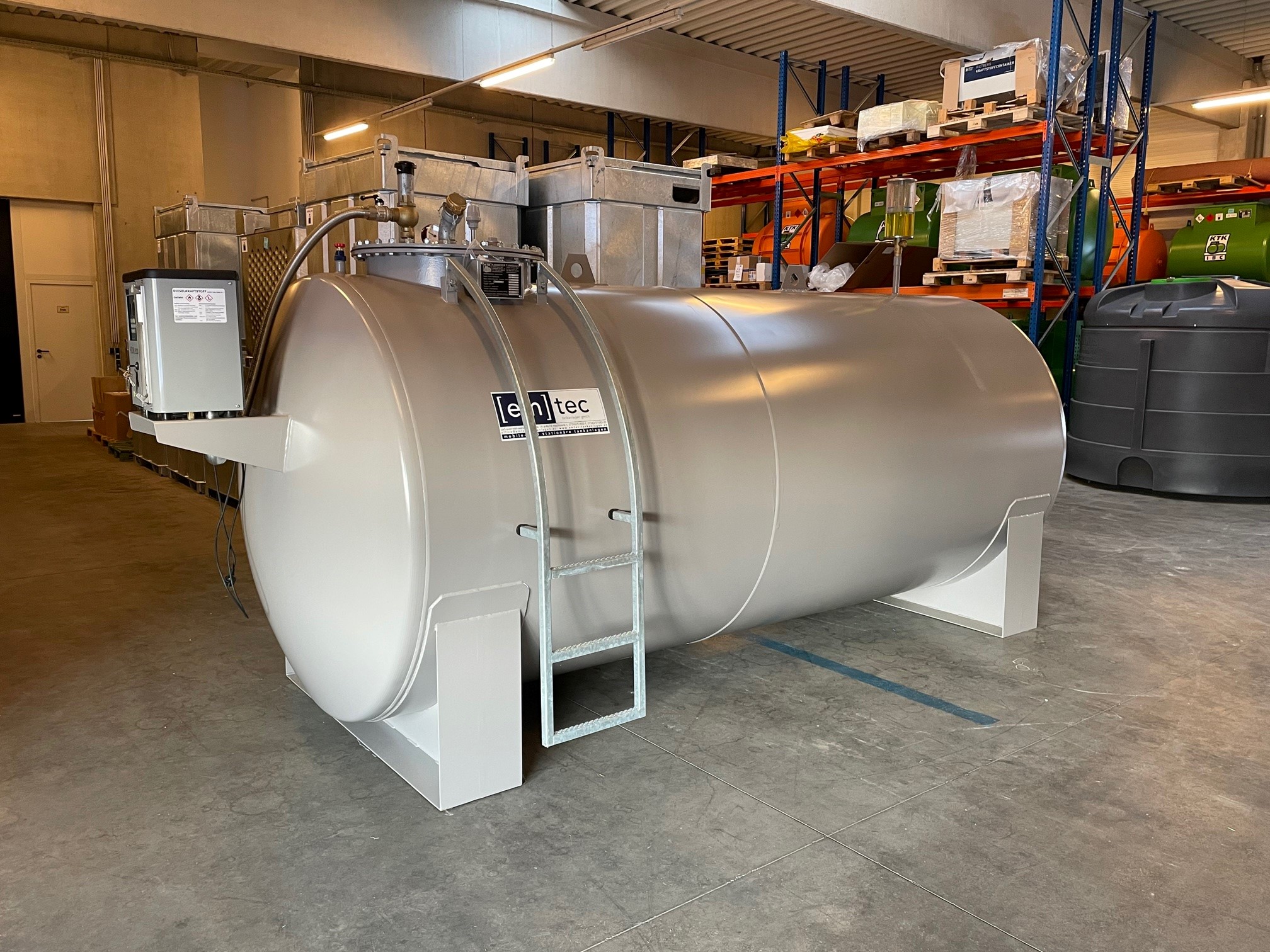

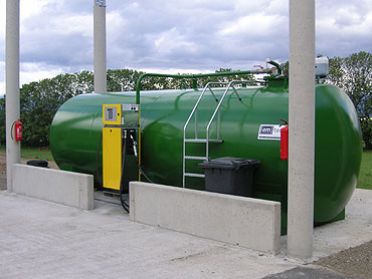

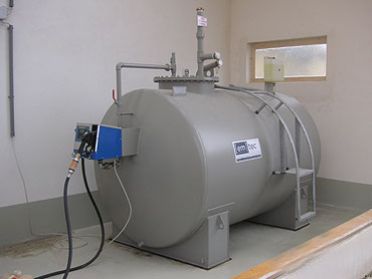

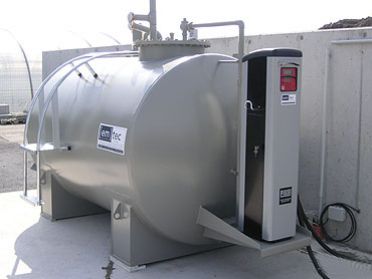

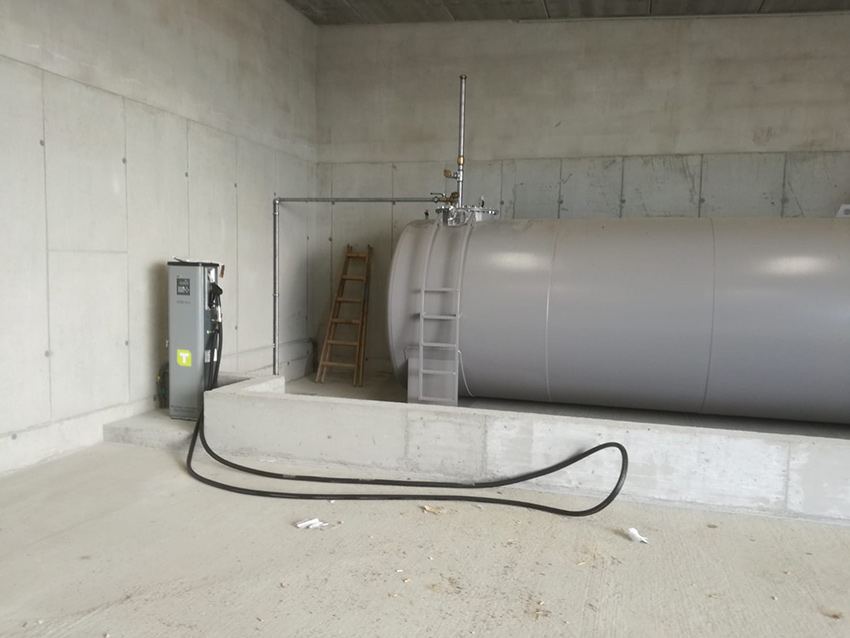

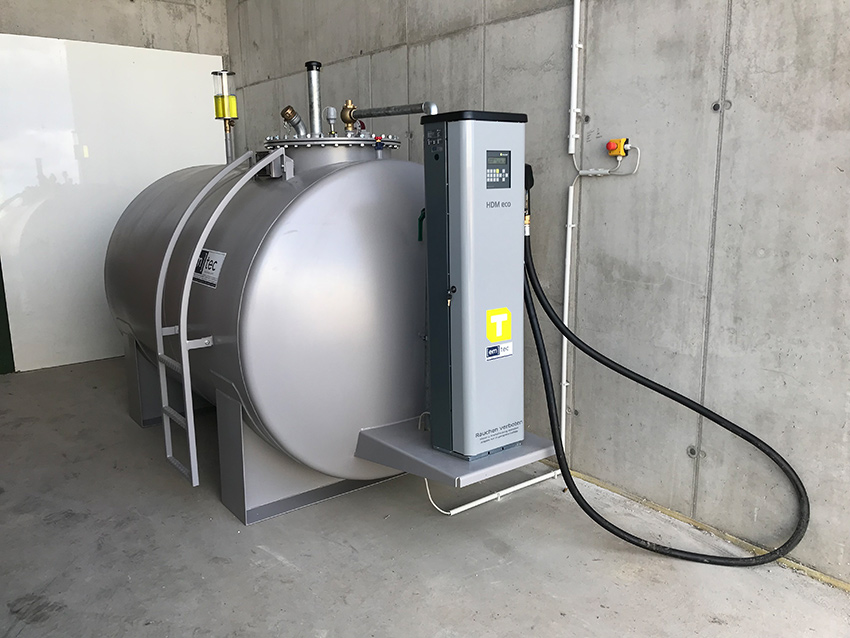

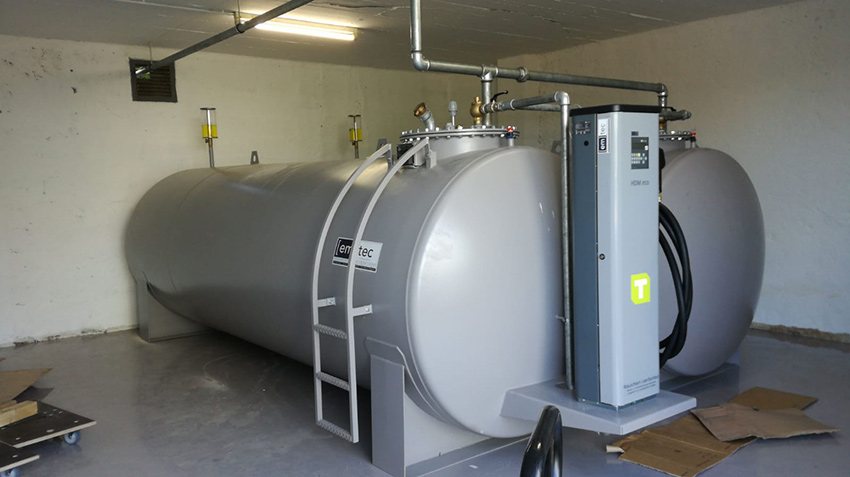

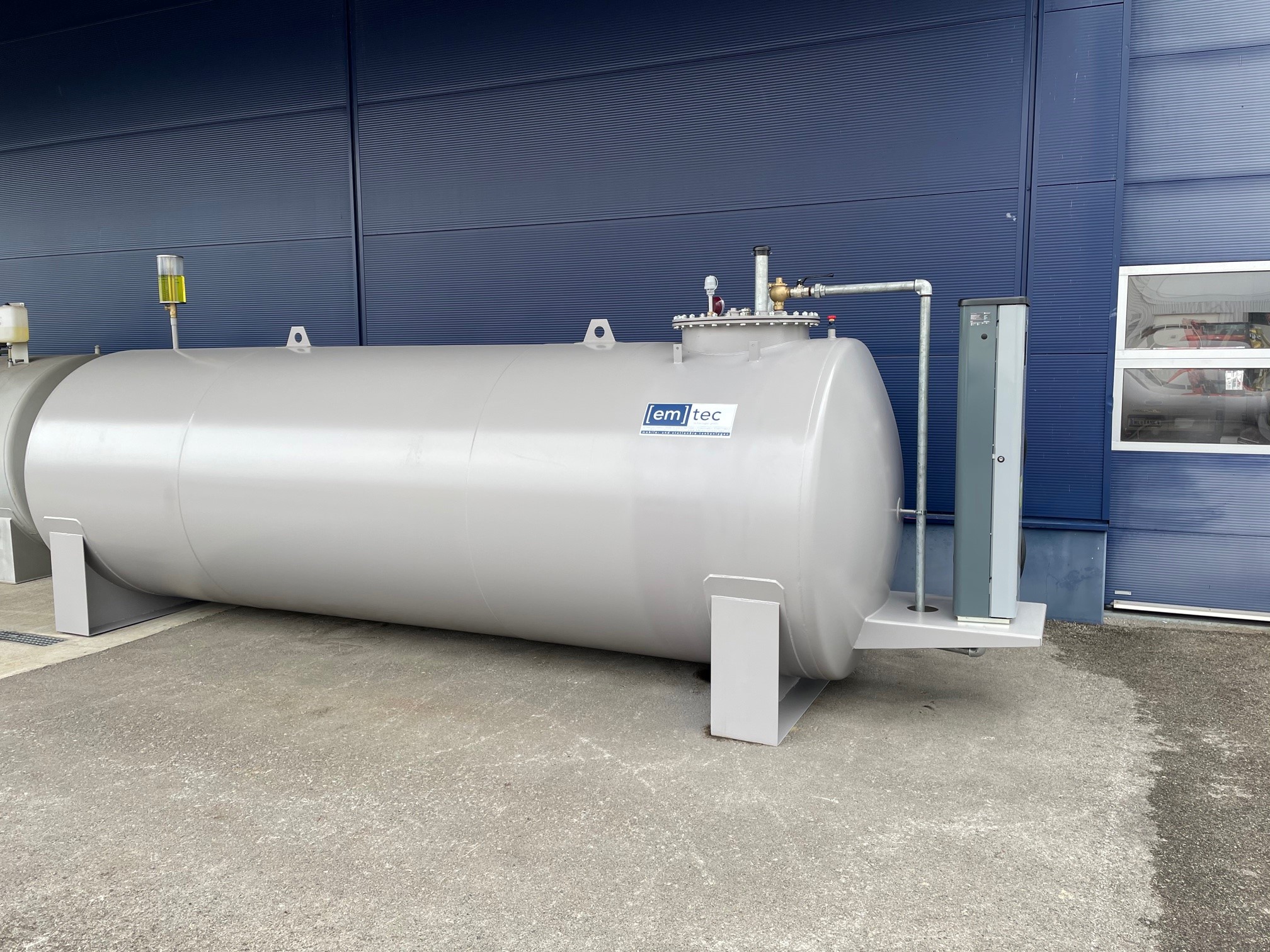

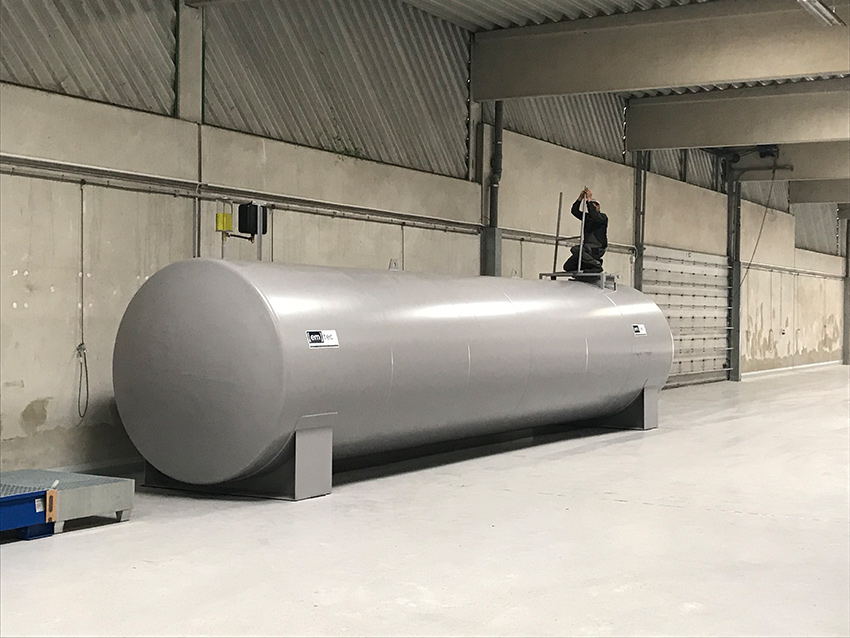

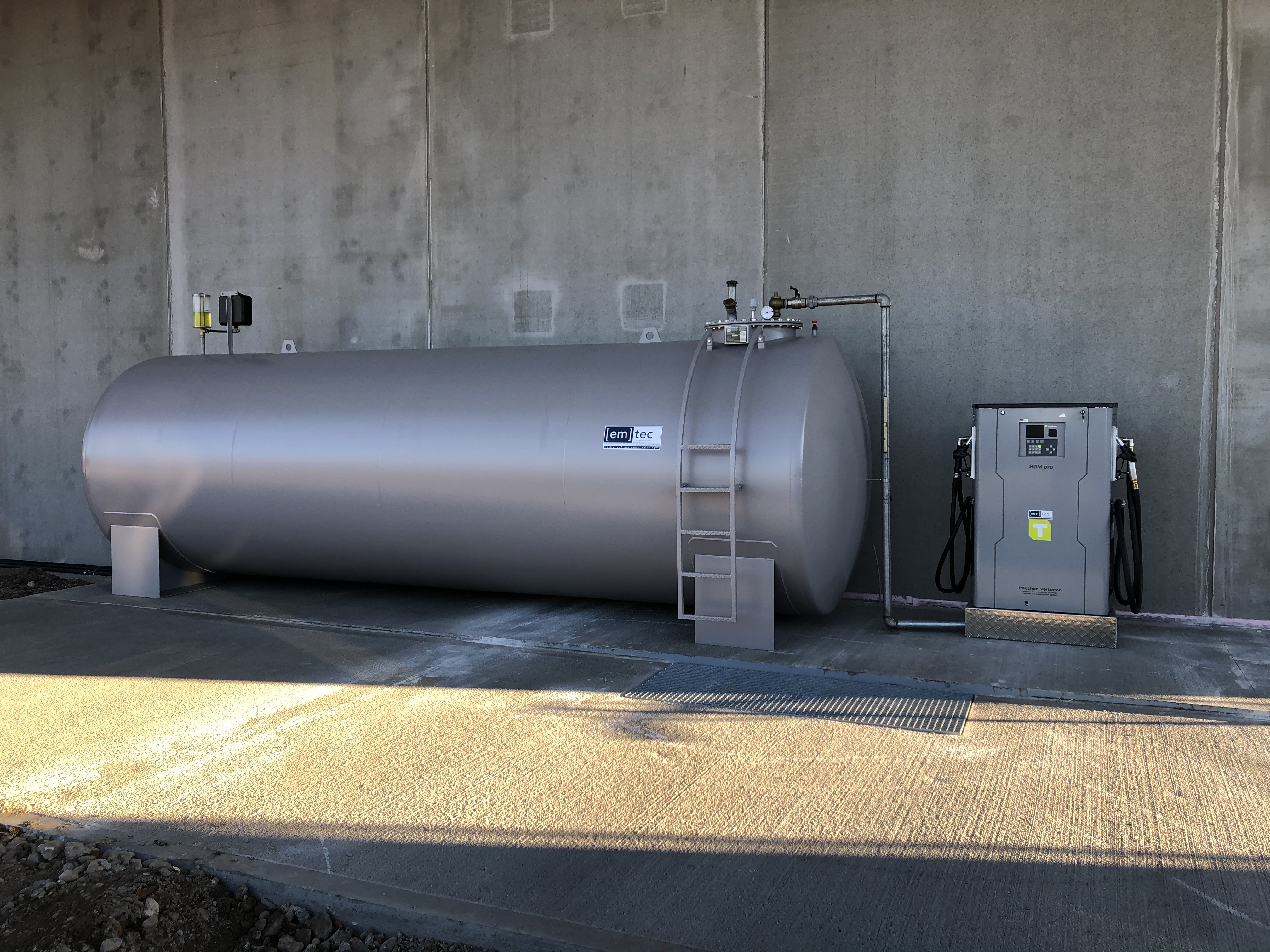

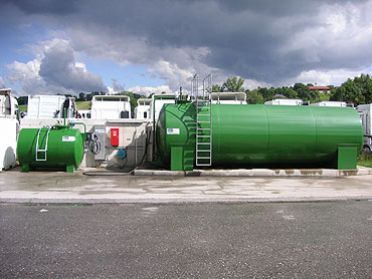

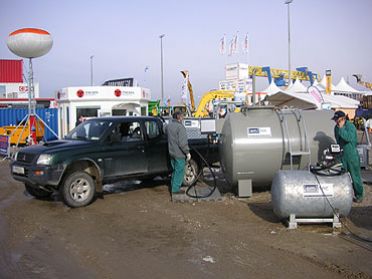

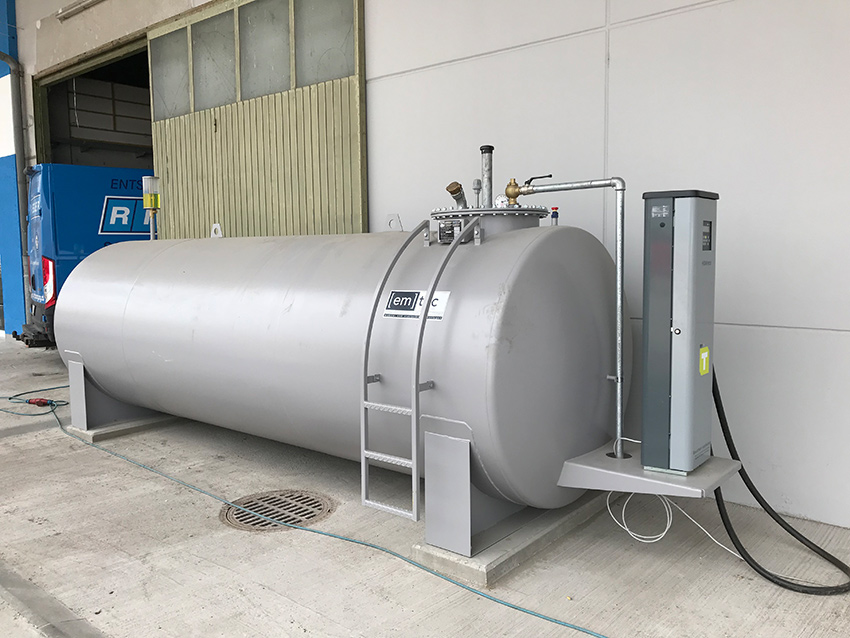

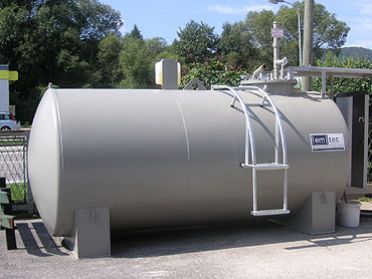

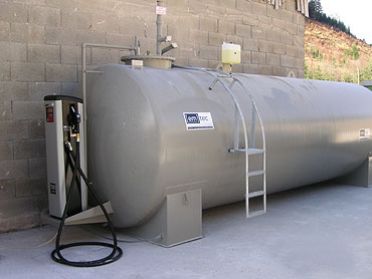

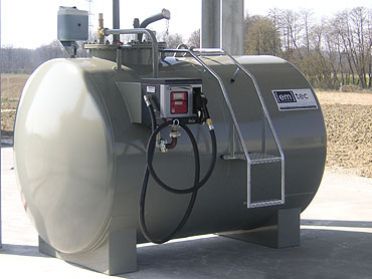

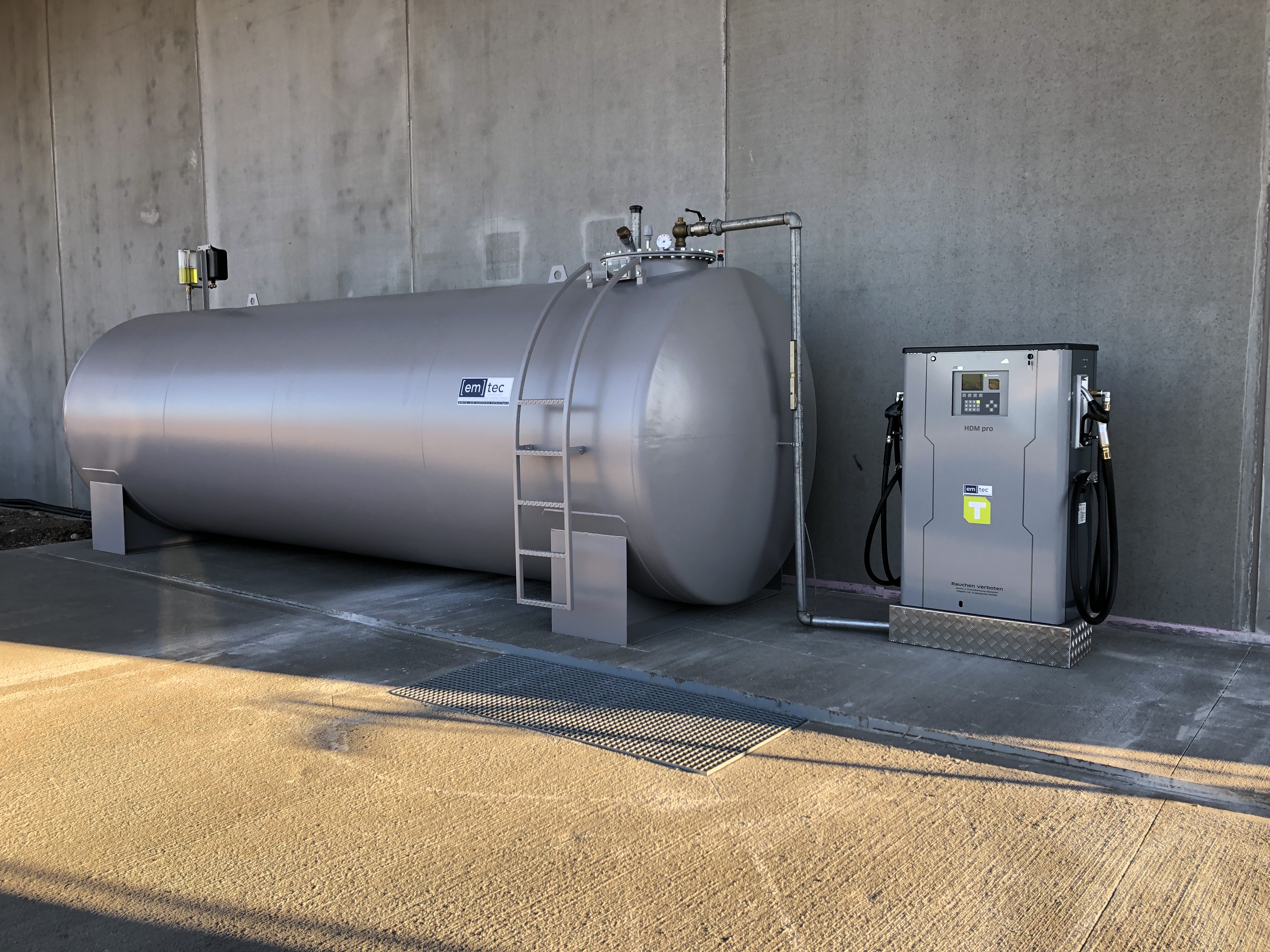

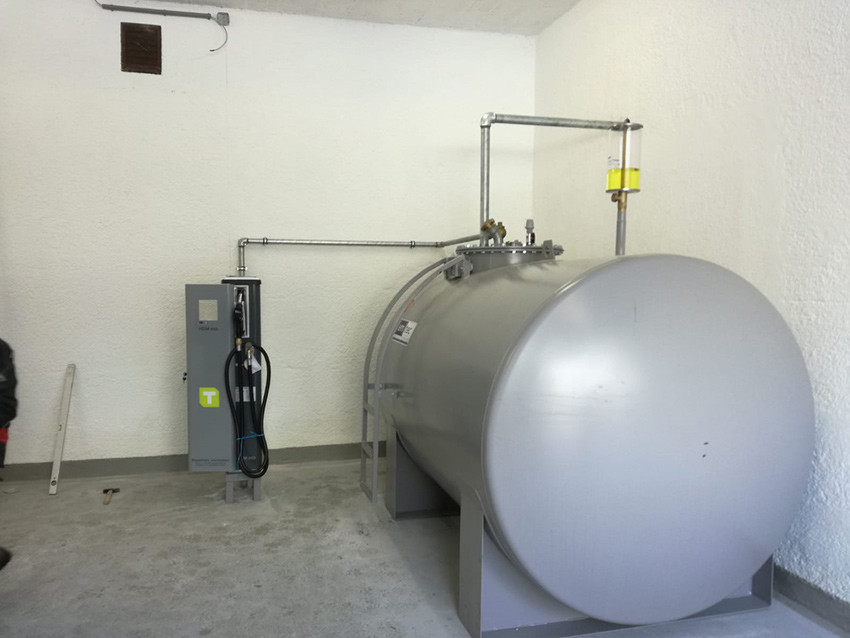

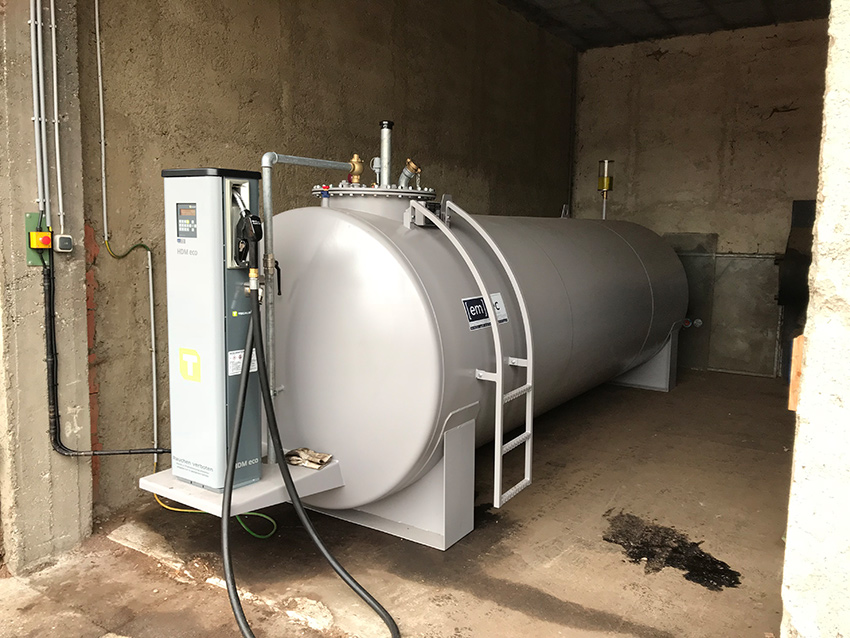

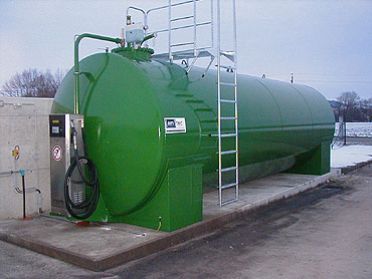

Oberirdische Tankanlagen Type NA

Verwendung

  • Betriebstankstellen für Diesel/ Heizöl.
  • Für Klein- und Mittelbetriebe zur Kraftstoffversorgung der betriebseigenen Fahrzeuge.
  • Oberirdische Lagerung von brennbaren Flüssigkeiten der Gefahrklasse AIII .


Ausführung

  • doppelwandig mit Flüssigkeits-Leckanzeige
  • innen roh und außen 2-fach lackiert RAL 7036
  • Entlüftungsleitung mit Regenhaube, optional mit Gaspendelanschluss
  • Füllstutzen mit TW-Kupplung abschließbar
  • Saugleitung 5/4“ mit Heberschutzventil und Absperrhahn
  • Grenzwertgeber als Überfüllsicherung
  • Peilstab und mechanische Füllstandsanzeige
  • Hängeleiter
  • Stirnseitige Konsole für Kleinzapfanlage, optional für Zapfsäule
  • Ausführung nach ÖNORM EN 12285-2


Zubehör

  • Kleinzapfanlagen mit Zählwerk von 50 bis 70 l/min.
  • Standardzapfsäulen von 50 bis 120 l/min.
  • Zapfsäulen mit integrierter Tankdatenerfassung und PC-Anbindung von 50 bis 120 l/min.
  • Elektronische Füllstandsanzeigen


Technische Daten für Diesel/Heizöl-Anlagen

Typ Volumen Länge DM Höhe Gewicht
NA-5000 5000 L 2800 mm 1600 mm 2328 mm 1300 kg
NA-7500 7500 L 4050 mm 1600 mm 2328 mm 1800 kg
NA-10000 10000 L 5300 mm 1600 mm 2328 mm 2200 kg
NA-10000 10000 L 3700 mm 2000 mm 2700 mm 2300 kg
NA-15000 15000 L 7800 mm 1600 mm 2328 mm 3000 kg
NA-15000 15000 L 5190 mm 2000 mm 2700 mm 3200 kg
NA-20000 20000 L 6900 mm 2000 mm 2700 mm 4000 kg




Downloads

Maßblatt Oberirdische Tankanlagen
Tank 5m³
Tank 7,5m³
Tank 10m³
Tank 15m³
Tank 20m³
